深耕PC改性10余年

用实效和创新的材料改变世界

技术服务:136 5000 8420

售后服务:400-090-7712

钟渊耐高温耐候高冲型增韧剂M-722

  • 应用说明:PC,PBT,以及这些塑料的合金物

  • 添加量:

  • 包   装:20KG/纸袋

  • 关键词:增韧

  • 视频流量 <6M    时长<10"
​产品详情

品牌日本钟渊化学 牌号M-722
化学名称 有效含量
储存条件 避光、低温、干燥、通风 保质期 24个月

钟渊耐高温耐候高冲型增韧剂M-722
产品说明
Kane Ace® M-722是MBS类核壳型抗冲击改性剂。本产品在提高抗冲击性能(常温,低温抗冲击性能)的同时,对其他物理性能影响甚微。同时不影响产品的耐候性。

本产品可以广泛应用于需要提高常温,低温抗冲击性能的各种工程塑料树脂
(PC,PBT),以及这些塑料的合金物当中。

技术特征
・常温、低温良好的抗冲效果
・优良的加工性
・优良的表面光洁度以及刚性保持
・粒子尺寸均匀,不受混合工艺的影响

M-722在阻燃PC中的物性

增韧剂种类/份数
化学组成
M-722/5phr
MBS类
M-701/5phr
MBS类
EXL-2620/5phr
MBS类
EM-500/5phr
MBS类
1/8 IZOD冲击强度(kJ/m2)
23℃
-30℃
-40℃
58.7
53.2
52.8
55.8
47.5
41.4
56.3
46.1
40.7
55.4
49.1
42.7
光泽 (60°) 105.3 100.5 103.2 104.1
拉伸屈服强度(MPa)
伸长率(%)
55.6
144
55.1
142
55.3
143
56.1
141
熔融指数MFR (g/10min) 13.9 13.3 13.6 15.2



增韧剂种类/份数 化学组成 M-722/4phr MBS类 M-701/4phr MBS类 EXL-2620/4phr MBS类 EM-500/4phr MBS类
1/8 IZOD冲击强度(kJ/m2)
23℃
-10℃
-30℃
56.2
34.2
18.8
53.8
33.5
16.4
54.8
22.4
14.7
54.4
32.1
16.7
阻燃性UL-94V (1.5mm)  V-0(15s)  V-1 (49s)  V-1 (41S) V-1 (44S)
拉伸屈服强度(MPa) 伸长率(%)  59.6 110.2  57.9 108.3  58.9 105.7  58.1 106.8
   熔融指数MFR (g/10min)  19.3  20.1 19.1 23.2

配方: 三菱PC S-3000F 100 / 磷系阻燃剂 5 / PTFE 0.2 / 1076 0.1 / 168 0.1
造粒条件: JSW 44mm双螺杆;L/D=30;C2-9/D = 260℃
注射条件: MITSUBISI 160MSP;喷嘴/T1/T2/T3/模具 = 280/280/270/260/90 ℃
性能测试条件
IZOD冲击: JIS K7110;V缺口;厚度=4mm
MFR: JIS K7210;300℃×1.2kg
拉伸性能: JIS K7161;拉伸速度=50mm/min;厚度=4mm

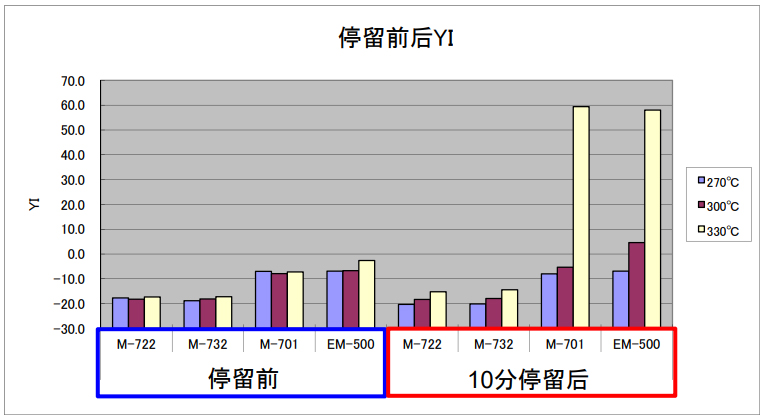

M-722的热稳定性

配方: 三菱PC S-3000F 100 / MBS 5/ 1076 0.1 / 168 0.1
JSW 25mm双螺杆;L/D=42;C2-9/D = 240/250/260℃
注射条件: TOYO MACHINERY Si-50V;喷嘴/T1/T2/T3/模具 = 270-330/270-330/260-320/250-310/90 ℃




相关热词搜索:

上一篇:三菱化学耐寒耐候型增韧剂S2001
下一篇:钟渊低温抗冲改质剂M711
